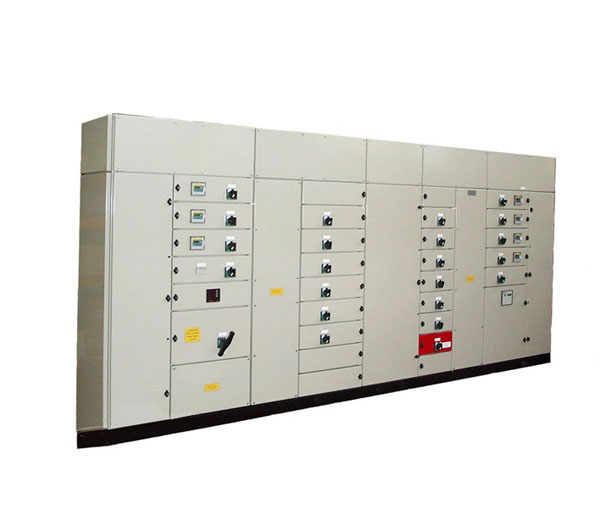

MCC(Motor Control Center)控制柜,即电动机控制中心
由一个或多个低压开关设备和与之相关的控制、测量、信号、保护、调节等设备,用结构部件完整地组装在一起的一种组合体.MCC集中控制某一片区的电机,便于维修和管理.例如我们公司的MCC,包括进线柜、电容柜、联络柜、馈线柜和PLC控制柜组成。
MCC意为电动机控制中心,一般情况下很少使用刀闸、一般每一面柜体可以最多达到22个单元(包含1/2 和1/4单元)国内的好像使这个数量,国外的要多很多。
抽出式抽屉内集中安装 断路器 接触器 热继电器 及相关的自动化元件根据实际设计会有不同 ,使用的时候抽屉单元的操作手柄有4个位置。可以进行实验 检修等,对人员的检修安全有较大的提高节省设备的安装空间及设备费用。400VMCC组合开关柜内主要设备及作用 400VMCC组合开关主要是有空气开关、接触器、控制变等设备组成,用于向75kW以下辅助设备提供动力电源。
空气开关:向设备提供动力电源,空气开关具有灭弧能力,可以切断大的短路电流,实现设备过电流脱扣保护功能。接触器:主要由线圈、铁芯、主接点和辅助接点构成。接触器适合频繁操作,用来控制设备的启停操作。
控制变:将380V电压转变为220V的控制电压,为接触器线圈、信号继电器及信号灯等提供电源。其一次侧取自空气开关下口,当空气开关合上后,控制变即带电。热继电器:提供动力设备的过负荷保护,当设备运行中,负荷电流超过额定负荷一定倍数以后,热偶继电器动作,其主接点断开,切断设备动力电源,相应辅助接点也动作,切断接触器的线圈电源。过负荷倍数一般整定在1.1倍以上,热偶动作按反时限规律,即过负荷电流倍数越、大,动作时间越短。控制熔丝:作为控制回路的过负荷保护,当控制回路发生过负荷或短路时,该熔丝熔断,将故障回路切除。
MMC柜内选用高品质元件,精心设计、合理布局、严格的制作规范,充分考虑到电磁效应及热效应,保证系统工作稳定可靠。
将软起动MCC控制柜进一步加以组合,可以实现多种复合功能。例如:将两台控制柜加上控制逻辑,可以组成“一用一备方案”,用于大楼的消防系统与喷淋泵、生活泵等系统。如果配上PC(可编程序控制器),则可以实现消防泵定时(如半个月)自动检测,定时自动关闭;加上相应的控制逻辑,则可以对消防泵及各个系统运转是否正常实施平时检测时,定时低速低水压(不出水)运行;在灭火时,则实施全速满载运行。将若干台电机加上控制逻辑组合,可以组成生活泵系统或其它专用系统,按需要量逐次打开各台电机,也可逐次减少电机,实现最佳效率运行。还可以根据客户要求,实现多台电机每次自动转换运行,使各台电机都处于同等的运行寿命期。
MCC(Motor Control Center)控制柜,即电动机控制中心。软起动MCC控制柜由以下几部分组成:(1)输入端的断路器,(2)软起动器(包括电子控制电路与三相晶闸管),(3)软起动器的旁路接触器,(4)二次侧控制电路(完成手动起动、遥控起动、软起动及直接起动等功能的选择与运行),有电压、电流显示和故障、运行、工作状态等指示灯显示。
